电动车充电器一直绿灯,是什么原因?

发布时间:2019/8/16 9:25:28

很多朋友的电动车充电器,在用一段时间后,充电就不转灯了,也就是说,一直亮绿灯,也不知道怎么办。在讲解这个问题之前,先说说电动车充电器是如何实现充电的时候是红灯,电池充满后转为绿灯的原理,懂了原理,这个问题也就变简单了。


当充电器开始给蓄电池充电的时候,电流是比较大的(有过细心观察的朋友应该有这样的经验,当正常充电过程中,充电器外壳温度比较高,手机充电器也是如此)。


在充电过程中,输出端有一个取样电阻,把取样的电流反馈给IC比较器,比如说LM358或324等,通过比较后,送出一个信号给控制红灯的三极管,三极管导通,红灯亮,表示正在充电过程中。


当电池充满后,输出端电流变小,同样,取样电阻把取样电流信号送给比较器,比较器再给控制三极管绿灯一个信号,三极管道通,绿灯亮,表示电池充满,同时,红灯的三极管截止,红灯熄灭。


原理是这样,我们再来看看问题:输入线和输出头子没问题,那么只有两种可能:


第一种,电池坏,电池坏了,充电不进,充电电流小,自然亮绿灯。像这种情况,换电池吧!


第二种,就是充电器有故障,充电器故障原因很多,但常见就是滤波电容容量下降或失效,很多时候,还测不出来,把滤波电容换了!


然后就是输出端电流取样电阻有问题,这个电阻一般都是0.1Ω,2W左右,这个电阻更换时,阻值不能变,功率大点更好,只要能够装下。


至于,其他原因故障,如果要是不懂充电器,开关电源原理,建议还是先了解一下学习学习以后才去试吧!

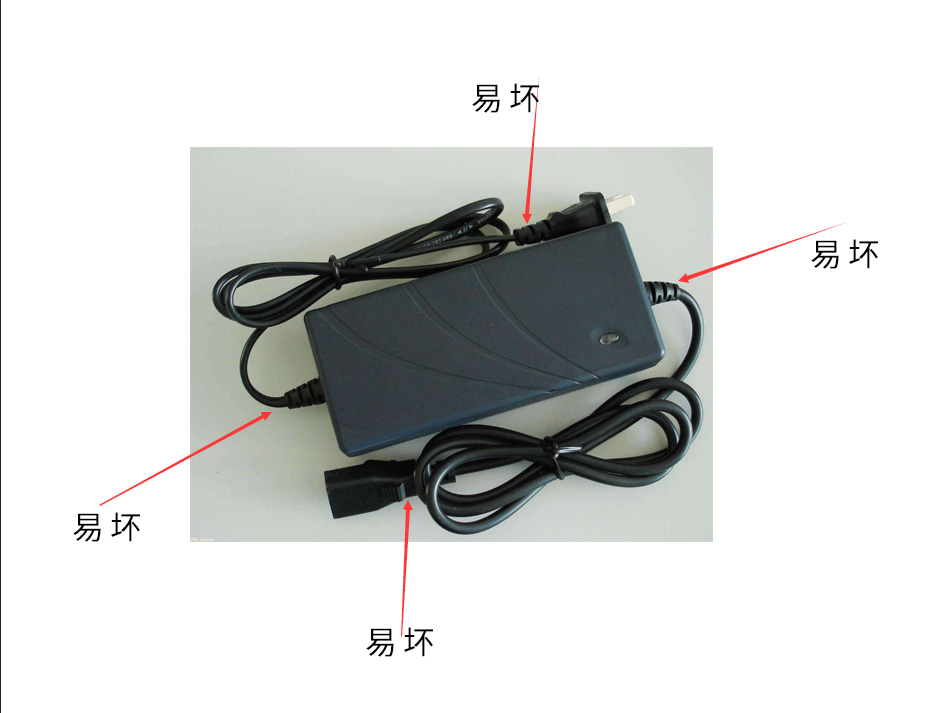

另外还有一种可能,当充电器接入电瓶车的线路或插头坏了,也会出现一直绿灯的情况,请大家注意!
